In der sich ständig weiterentwickelnden Landschaft der Produktionstechnologie erfordert der Aufenthalt in der Vorderseite hochmoderne Geräte. Die neue Ausrüstung für Red Lead -Produktionslinien ist so konzipiert, dass sie die höchsten Leistungsstandards, Zuverlässigkeit und Effizienz erfüllen. Dieses fortschrittliche System ist auf die Produktion von Red Lead zugeschnitten, eine kritische Komponente in zahlreichen industriellen Anwendungen. Im Folgenden geben wir einen detaillierten Überblick über die wichtigsten Merkmale und Spezifikationen dieser modernen Geräte.

Die rote Bleiproduktionslinie verwendet einen neuartigen Prozess, der kontinuierliches Schmelzen und Pulverisieren in einem Barton -Ofen, Granulation und tiefer Oxidation und schneller Kühlung in einem sich bewegenden Bett beinhaltet. Unter Verwendung eines sich bewegenden Bettkalziers und eines schnellen Kühlprozesses bewegen sich die festen Partikel in einem dichten Zustand kontinuierlich nach unten, wodurch Kollisionen und intensive Reibung vermieden werden, was zu einer sehr niedrigen Bruchrate führt. Der sich bewegende Bettreaktor hat eine hohe thermische Trägheit und minimale Temperaturschwankungen und erfüllt die Reaktionstemperaturanforderungen vollständig. Die materielle Residenzzeit im sich bewegenden Bett ist lang und gleichmäßig und sorgt für eine lange Reaktionszeit. Gegenströme Wärmeaustausch zwischen dem Material und dem Heiß -Rauchgas steuert die Abgasstemperatur, nutzt die Wärmeenergie effizient und die Aufrechterhaltung eines einfachen Systems. Innerhalb des Bettes bewegt sich das Material allmählich von niedriger Temperatur zu hoher Temperatur und dann zurück zu niedriger Temperatur, wodurch die Erzeugung von Bleidampf beseitigt wird. Im Vergleich zur Elektroofenmethode verbraucht dieser Prozess nur 30% der Energie und kostet nur 20% des ursprünglichen Prozesses.

Lead -Status -Transformation:

. Der Bleischmelzofen ist auf etwa 480 ° C erhitzt (der Bleischmelzprozess ist elektrisch erhitzt). Die elektrolytische Blei wird in Flüssigkeit geschmolzen und fließt durch ein versiegeltes Rohr in den Pulverofenofen. Der Bleischmelzprozess ist vollständig versiegelt, kein Bleirauch wird erzeugt, alle Materialien werden übertragen und es wird keine Bleischlacke erzeugt.

. Es ist ein pudriges Material aus metallischer Blei mit einer PBO -Schicht auf der Oberfläche. Es wird durch reines Blei durch einen spezifischen thermischen Oxidationsprozess gebildet. Flüssiges Blei aus dem Bleischmelzofen gelangt in den Ofen, wo er mit hoher Geschwindigkeit um eine Zentrifugalkraft gerührt und gedreht wird, wobei eine Temperatur von ungefähr 450-480 ° C aufrechterhalten wird. Unter dem Unterdruck wird Außenluft in den Ofen gezogen. Die Rotation des Laufrads stellt sicher, dass Blei und Luft miteinander in Kontakt kommen und feines Bleipulver mit dem gewünschten Oxidationsgrad erzeugen. Die Blei auf der Oberfläche der Bleiflüssigkeit wird in Bleioxid oxidiert, eine pudrige Substanz mit einem niedrigen spezifischen Gewicht, der leicht schwimmt (und eine kleine Menge Blei enthält). Das anfänglich oxidierte Bleipulver wird dann durch eine Mischschnecken durch einen sekundären Zyklonabscheider und Beutelfilterkanal transportiert, wo es pelletisiert und dann an den Oxidationsofen geschickt wird. Diese Produktionslinie verfügt über einen induzierten Draft -Lüfter in der Zyklon- und Bag -Filtereinheit. Die Bleipulvermaschine, der Staubsammler und der Oxidationsofen werden unter einem Unterdruck betrieben. Dieser Prozess erzeugt Bleifume, das vom Zyklon -Separator und dem Bag -Filter erfasst und zusammen mit dem anfänglich oxidierten Bleipulver zu einem Lagersilo transportiert wird.

Schlüsselprozessparameter für die rote Lead -Produktion:

1) Die Temperatur zur Auflösungsofen von Blei wird während der normalen Produktion auf 530 ° C eingestellt.

2) Die Pulverisierungsofentemperatur wird zwischen 430 und 540 ° C gesteuert, der Strom wird zwischen 19 und 30A kontrolliert und der induzierte Entwurfsstrom zwischen 9 und 14a kontrolliert. Die Temperatur und der Dämpfer sollten je nach tatsächlichen Bedingungen entsprechend eingestellt werden. Der PB% des pulverisierenden Ofensgereinigpulvers sollte unter 10% gesteuert werden.

3) Die Granulationstrommel sollte mindestens 20 Minuten lang funktionieren, und die Partikelgröße sollte zwischen 12 bis 18 Maschen gesteuert werden. Huarong Machinery Co., Ltd.

Huarong Machinery Co., Ltd., Jiangyin, Provinz Jiangsu, Jingjiang Industrial Park

4) Während der normalen Produktion des Oxidationsofens für geschlossenes Bett wird die Verbrennungskammertemperatur zwischen 600-950 ° C für Erdgasöfen und 400-750 ° C für elektrische Öfen gesteuert. Die Temperaturen der oberen, mittleren, unteren und unteren Unterkünfte des sich bewegenden Bettes werden wie folgt kontrolliert:

Temperatur des oberen Abschnitts Gaseinlass: 360-530 ° C, Oxidationstemperatur des oberen Abschnitts: 420-530 ° C; Mitte des Abschnitts Gaseinlasstemperatur: 360-530 ° C, Oxidationstemperatur mit mittlerer Schnitt: 400-500 ° C; Temperatur des unteren Abschnitts Gaseinlass: 400-530 ° C, Oxidationstemperatur unterer Abschnitt: 400-500 ° C; Temperatur des niedrigeren Abschnitts Abschnitt Gaseinlass: 340-510 ° C, Oxidationstemperatur unter niedrigerer Unterkünfte: 340-510 ° C. Die Temperaturen jedes Abschnitts basieren hauptsächlich auf der Oxidationstemperatur. Die Abflussrate des Fertigprodukts wird bei 3,4 kg/m gesteuert.

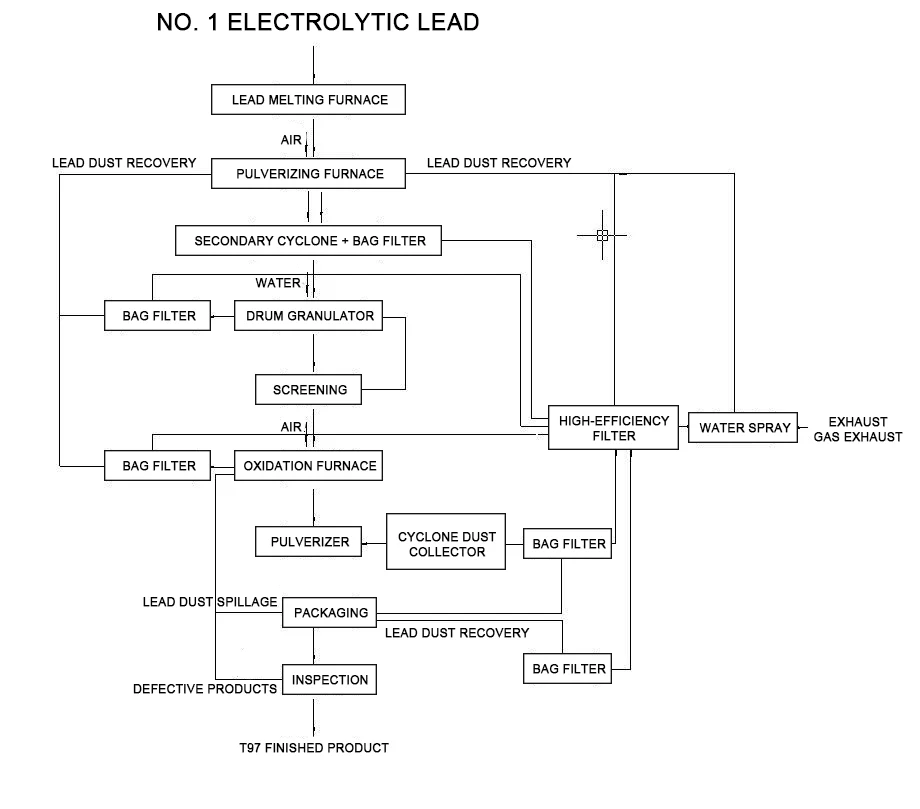

Der Produktionsprozess wird wie folgt beschrieben: Nr. 1 Elektrolytische Blei wird manuell auf einem Förderband platziert und in einem Bleischmelzofen geschmolzen (dieses Prozess ist zeitweise mit einem Futterzyklus von 10 bis 12 Minuten und 52 kg Blei pro Ladung). Der Schmelzofen wird auf ungefähr 480 ° C erhitzt (elektrische Erwärmung wird während des Bleischmelzprozesses verwendet). Die elektrolytische Blei wird in einen flüssigen Zustand geschmolzen (eine Spurmenge der Bleischlacke erzeugt) und fließt dann durch eine versiegelte Rohrleitung in den nachfolgenden Barton -Pulverisierungsofen. Der Bleischmelzprozess ist vollständig eingeschlossen und erzeugt keinen Bleirauch oder keinen Staub. Alle Materialien sind vollständig übertragen. Nach dem Pulverisierungsofen wird ein Rollgranulator hinzugefügt. Wenn das Bleipulver in den Granulator eintritt, wird automatisch eine kleine Menge neutraler Wasser hinzugefügt, um als Bindemittel für die anschließenden Sintern- und Oxidationsprozesse zu dienen, wodurch ein Unterdruck im Oxidationsofen beibehalten wird. Bei Raumtemperatur wird das durch den Pulverisierungsprozess erzeugte granulierte Bleimaterial kontinuierlich aus dem Granulator entlassen und automatisch in den Sintern- und Oxidationsofen eingespeist. Der Trommelgranulator ist vollständig versiegelt und mit einer automatischen Fütterungsvorrichtung (Wasserabzug) ausgestattet. Ein Gassammler ist oben installiert. Der erzeugte Blei -Staub -Abguss wird in einem Beutelfilter gesammelt und behandelt. Der zurückgehaltene Bleistaub wird in den Pulverisierungsverfahren zurückgegeben, und das Abgas wird mit Wasserspray behandelt, bevor er durch einen Abgasstapel entladen wird. Das vom Pulverisierungsofen, Oxidationsofen, Brecher und Verpackungsabschnitte erzeugte Abgas wird mit Beuteln behandelt. Der zurückgehaltene Bleistaub wird dann an den Trommelgranulationsabschnitt weitergegeben, in einem hocheffizienten Staubsammler behandelt und in den Pulverisierungsofen zurückgegeben. Das Abgas tritt dann in das Wasserspray -System ein. Der im Beutelfilter behandelte Blei -Fume -Staub wird in den Pulverisierungsofen- und Verpackungsabschnitt zurückgegeben, und das Abgas tritt in das Wasserspray -System ein.

1. Barton Mühlenabschnitt

Seriennummer	Gerätename	Anzahl der Einheiten	Geräteparameter	Hersteller	Bemerkung	Abmessungen	Gewicht	Leistung
1	Leitwagen große / kleine Kombination	4	Q235 -Rahmen, 10# Kanalstahl, flache Platte 10 mm	Huarong	NSK -Lager (6206/6207), Universalmotor (sekundäre Energieeffizienz), Guomao Reduder (BWD1-59-Y0.75-CZ) (BWD31-731-Y0.75-CZ)	220010001400	0,8T/SET	0,75 kW/Einheit
2	Bleischmelzofen	4	Ofenkern 310s Edelstahl, Dicke 12mm, Schale 3mm, Ofenabdeckung 12mmq235, Heizrohr 310Sφ16mm*1,5 mm, Isolationsschicht 300 mm	Huarong	Interne Erwärmung und externe Erwärmung, Die Ausrüstungsentwurfstemperatur beträgt 0-550 ℃,, ausgestattet mit Temperatursensor	130011001650	1,5T/SET	External18KW/Einheit Interne 24 kW/Einheit
3	BUSφ1380	4	310S Edelstahl, Barrelφ12mm 304 Edelstahl, unten φ80 mm, äußere Schale Q235 3mm, Isolationsschicht 80 mm, Hauptwelle φ110mm	Huarong	310S Edelstahl (haltt die Temperatur von 1180 ° C), Universalmotor (Energieeffizienzstufe 2), NSK-Lager, Ausrüstungstemperaturbereich von 0-600 ° C, ausgestattet mit Temperatursensor, Geschwindigkeit von 210 U / min	270018002550	3.0T/SET	30 kW/Einheit
4	Schaltkabinett	4	1,5 mm für den Kastenkörper und 2,0 mm für die Türplatte	Shanghai Haofuman	Withplc und Touchscreen	8008002000	0,2/Einheit

2. Granulationsabschnitt

Seriennummer	Gerätename	Anzahl der Einheiten	Geräteparameter	Hersteller	Bemerkung	Abmessungen	Gewicht	Leistung
1	Schleifer	4	Spindelgeschwindigkeit 3900R/min, Feinheit 320 Mesh, Ausgabe 480 kg/h,, Luftvolumen im Auslass 2170 m³/h (keine Last), Luftgeschwindigkeit in Outlet 35 m/s (keine Last)	Changzhou Wuhan Airlines	Einschließlich Rahmen, Deckung, Abdeckung, Kompensator, Kompensator, Stoßdämpfer, V-Beltc4064	1100580840	1,5T/SET	30 kW/Einheit
2	30 kW Motor	4	Sekundäre Energieeffizienz	global	Rolle
3	Granulationsmaschine	4	Barrel Sus304 (6 mm), Rahmen 16#	Huarong	Ausgestattet mit Staubkammer 235 (1,5 mm), Guomao Reduder (CZQ350-8-11), Huanqiu Motor (Sekundärergieffizienz)	280012502000	1.4T/Einheit	7,5 kW/Einheit
4	Aufzug	1		Yangzhou Plastikwunder	Kohlenstoffstahl, Kettenmetalleimer (Edelstahl)	10005006000	2.5T/SET	3kW/Einheit
5	Rockkonferenz	2	Länge: 9500 mm, Breite (Beförderungsfläche) 400 mm, Geschwindigkeit 10 m/min	Yangzhou Plastikwunder	Kohlenstoffstahl, PVC -Rockkante, voll versiegelt mit zwei Trichter und Tiefeln, Ausgabe 40T/Tag	9500400500	1,5T/Einheit	3kW/Einheit
6	Steuerbox (mit Touchscreen)	2		Shanghai Haofuman		43010001000	0,1T/Einheit
7	Lagertank	1	SUS304 (3 mm), Volumen 1,8 m³	Huarong		Φ1200*7000	2t/Einheit

3. Abschnitt Staubentfernung

Seriennummer

Gerätename

Anzahl der Einheiten

Geräteparameter

Hersteller

Bemerkung

Abmessungen

Gewicht

Leistung

1

72-BAG-Pulsstaubsammler

10

Filtrationsbereich 54㎡,

Staubkonzentration <15g/m³,

Effizienz 99,5%, Kasten Q235 (3 mm)

Huarong

Einschließlich Pulsbeutel,

Regler,

Ölwasserabscheider,

Universalmotor (Energieeffizienzstufe 2),

NSK -Lager (FC207),

Guomoo Reduder (BWD2-43-Y1.5-2p)

2500*1500*3900

2.5T/Einheit

1,5 kW/Einheit

2

11 kW Fan

6

Gehäuse Q235 (4 mm)

Nantong Gaonan

Einschließlich Import und Export,

Globaler Motor (sekundäre Energieeffizienz)

1000*800*1500

0,4 t/Einheit

11 kW/Einheit

4. Abschnitt Screening

Seriennummer	Gerätename	Anzahl der Einheiten	Geräteparameter	Hersteller	Bemerkung	Abmessungen	Gewicht	Leistung
1	Sechseck Sieb	2	Gehäuse Q235 (3 mm), Screen SUS304 (10 Mesh, 18 Mesh)	Huarong	NSK6312, Maschinenfüße 120603 Quadratröhre, Huanqiu Motor (sekundäre Energieeffizienz), Guomao Reduder (BWD1-59-Y1.5-2p)	3000120 03000	1,5T/SET	1,5 kW/Einheit
2	Brecher	2	Gehäuse Q235 (12 mm), Screen SUS304 (12 Mesh)	Huarong	Guomao Reduder (BWD3-43-Y2.2-2p), Huanqiu Motor (Sekundärergieffizienz)	1000300400	0,3T/Einheit	2,2 kW/Einheit
3	Trichter	20	Zylinder Q235 (3 mm), Maschinenfuß L5#, Volumen 0,15㎡	Huarong		Q159*5000	1.1T/Einheit
4	Kontrollkästchen	2		Shanghai Haofuman	Withplc und Touchscreen	43010001000	0,1/Einheit
5	Auger vermitteln	6	Schalenmaterial SUS304, φ133*4,5	Huarong	Guomao Reducer (BWD2-43-Y1.5-2p), Huanqiu Motor (sekundäre Energieeffizienz), NSKFC207	Φ159*4000	0,8T/SET	1,5 kW/Einheit

5. Sinterabschnitt

Seriennummer	Gerätename	Anzahl der Einheiten	Geräteparameter	Hersteller	Bemerkung	Abmessungen	Gewicht	Leistung
1	Sintern bewegendes Bett	6	Zylinderkörper 650 mm, Material SUS304 (6 mm), Oxidationslänge 8m, Temperatursensor 17 Punkte Kontrolle	Huarong	Einschließlich Hauptrohr, Gasventil, Kompensator, Schmetterlingsventil	1200*7500	2.5T/SET
2	Glassrotorflowmeter	6	Gas	Dongtai Instrument Factory		15005001500	0,3T/Einheit
3	Semi-Feined-Produkt Silo	6	Barrel Q235 (3 mm)	Huarong		Φ800*1200	0,3T/Einheit
4	Kraftstofffrüchteelektrikofenofen	6	Shell Sus310s (6 mm), Heizrohr SUS310S, φ12.5*1,5	Huarong		Φ400*2500	0,8T/SET	80 kW/Einheit
5	72-BAG-Pulsstaubsammler	6	Filtrationsbereich 54㎡, Staubkonzentration <15g/m³, Effizienz 99,5%, Box Q235 (3 mm)	Huarong	Einschließlich Pulsbeutel, Controller, Ölwasserabscheider, Universalmotor (Energieeffizienzstufe 2), NSK -Lager (FC207), Guomoo Reduder (BWD2-43-Y1.5-2p)	250015003900	2.5T/Einheit	1,5 kW/Einheit

Seriennummer	Gerätename	Anzahl der Einheiten	Geräteparameter	Hersteller	Bemerkung	Abmessungen	Gewicht	Leistung
6	11kwfan	6	Gehäuse Q235 (4 mm)	Nantong Gaonan	Einschließlich Import und Export, Globaler Motor (sekundäre Energieeffizienz)	10008001500	0,4 t/Einheit	11 kW/Einheit
7	L51 Wurzelgebläse	6	Geschwindigkeit 980R/min, Einlassfluss 13,6 m³/min, ausgestattet mit 380V11KW 6-stufiger Motor	Shandong Ruibo	Einschließlich Einlass- und Ausgangsschalldler und Basis	100008001000	1T/Einheit	15 kW/Einheit
8	Kühlbett	6	Fass Q235 (6 mm)	Huarong		8005001000	0,3T/Einheit
9	SILO FETTE PRODUKT, Vibrationsmaschine	6	Fass Q235 (6 mm)	Huarong		400400500	0,1T/Einheit
10	Schaltschrank (Withplc, Touchscreen)	3		Shanghai Haofuman		4508001850	0,25/Einheit

Seriennummer	Gerätename	Anzahl der Einheiten	Geräteparameter	Hersteller	Bemerkung	Abmessungen	Gewicht	Leistung
11	Spiralschnecken	6	Wohnraum Q235, Φ89*4.5	Huarong	Guomao Reduder (BWD1-43-Y0.75-2p), Huanqiu Motor (Sekundärergieffizienz)	8008001600	0,3T/Einheit	0,75 kW/Einheit
12	Feeder	2	Wohnraum Q235, Φ219615000	Huarong	Guomao Reduder (BWD3-43-Y2.2-2p), Huanqiu Motor (Sekundärergieffizienz)	40040015000	0,8T/SET	2,2 kW/Einheit
13	Speicherbox	1	Gehäuse Q235 (6 mm)	Huarong			1T/Einheit
14	Computer und Monitore	1		Marke

6. Abschnitt Abgasemissionsstaub Sammlung

Seriennummer	Gerätename	Anzahl der Einheiten	Bemerkung	Abmessungen	Gewicht
1	Vorbehandlungsraum	1
2	Q = 75000m3/h	1	Mit Differenzdruckanzeige und Reinigungsprogramm Controller
3	HEPA -Filter	27
4	induzierter Entwurfsfan	1	Q = 75000 m3/h,, P = 3800pa variabler Frequenzmotor, K = 110-132 kW
5	Testplattform	1
6	Abtastrohr und Brunnenrahmen	1	φ1450*4mm H = 18m
7	Elektronisches Steuerungssystem	1	Delta Wechselrichter

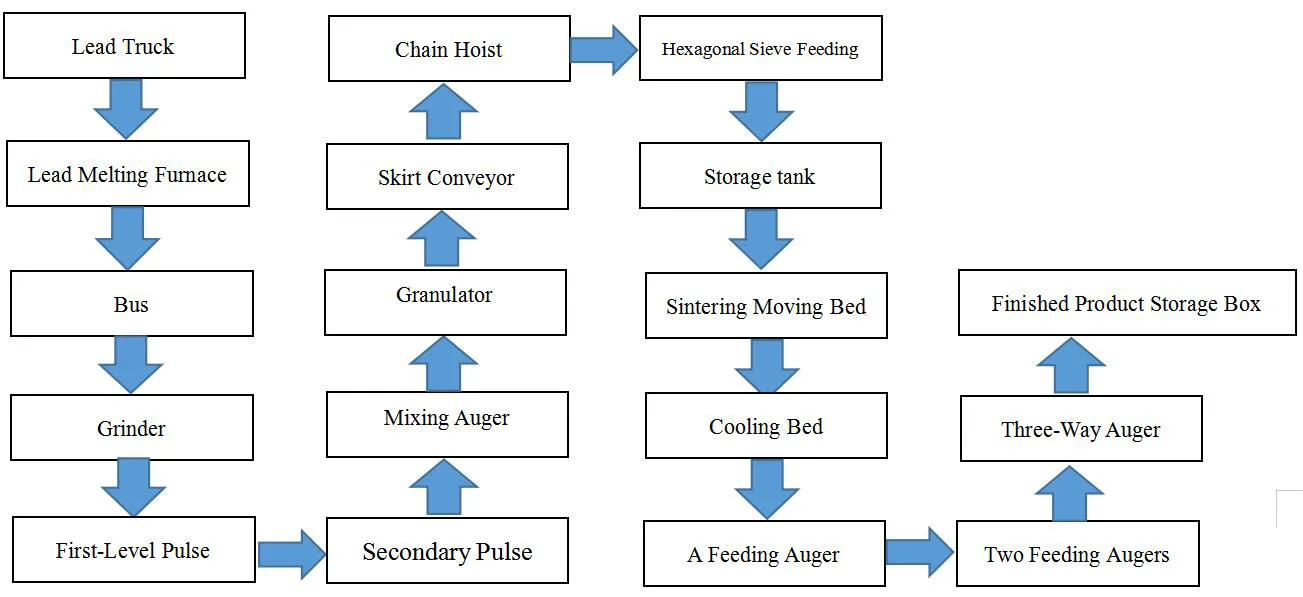

Granular Red Bleiproduktionsprozess:

Red Lead Production Line Equipment

Geräteliste für Granula Crushing Production Line (Spezial)

Quetschabschnitt

Seriennummer	Gerätename	Anzahl der Einheiten	Geräteparameter	Hersteller	Bemerkung	Abmessungen	Gewicht	Leistung
1	Silo, Schraubenförderer	2	Gehäuse Q235, φ89*4,5	Huarong	Geschwindigkeitsregelungsmotor	8008001600	0,3T/Einheit	1,5 kW/Einheit
2	Ultrafeine Pulverizer	2	Spindelgeschwindigkeit 3900R/min, Feinheit 320 Mesh, Ausgabe 480 kg/h,, Luftvolumen im Auslass 2170 m³/h (keine Last), Luftgeschwindigkeit in Outlet 35 m/s (keine Last)	Shengzhou, Zhejiang	Einschließlich Rahmen, Deckung, Kompensator, Stoßdämpfer, Universalmotor (sekundäre Energieeffizienz)	22009001800	1,5T/SET	Host 22 kW/Einheit Verlängerung 4KW/Einheit
3	72-BAG-Pulsstaubsammler	2	Filtrationsbereich 54㎡, Staubkonzentration <15g/m³, Effizienz 99,5%, Box Q235 (3 mm)	Huarong	Einschließlich Pulsbeutel, Controller, Ölwasserabscheider, elektrisches Ventil, Universalmotor (Energieeffizienzstufe 2), NSK -Lager (FC207), Guomao Reduder, (BWDZ-43-Y1.5-2p)	250015003900	2t/Einheit	1,5 kW/Einheit
4	18,5 kW Fan	2	Gehäuse Q235 (4 mm)	Nantong Gaonan	Einschließlich Import und Export, Global Motor (Sekundärergieffizienz)	12006001500	0,6T/Einheit	18,5 kW/Einheit
5.	72-BAG-Pulsstaubsammler	2	Filtrationsbereich 54㎡, Staubkonzentration <15g/m³, Effizienz 99,5%, Box Q235 (3 mm)	Huarong	Einschließlich Pulsbeutel, Controller, Ölwasserabscheider, elektrisches Ventil, Universalmotor (Energieeffizienzstufe 2), NSK -Lager (FC207), Guomao Reduder, (BWDZ-43-Y1.5-2p)	150015003900	1T/Einheit	1,5 kW/Einheit

Seriennummer	Gerätename	Anzahl der Einheiten	Geräteparameter	Hersteller	Bemerkung	Abmessungen	Gewicht	Leistung
6	Steuerbox (WithPLC, Touchscreen)	2		Shanghai Haofuman		43010001000	0,1/Einheit
7	7,5 kW Fan	2	Gehäuse Q235 (4 mm)	Nantong Gaonan	Einschließlich Import und Export, Globaler Motor (sekundäre Energieeffizienz)	600600800	0,3T/Einheit	7,5 kW/Einheit
8	Schwerkraft automatische Verpackungsmaschine	2	Verpackungskapazität: 40-100 Beutel/Stunde, Waage Range: 25 kg/Beutel, Wiegengenauigkeit ± 0,2-0,3%, Leistung 5,5 kW	Wuxi Bangyao	Nähgeschwindigkeit: 1800 U / min, Nähstärke: 8 mm, Stichlänge: 6,5-11 mm, Automatisches Fadenbruch	200010002500	1,5T/SET	5,5 kW/Einheit
9	Sternförmige Feeder	4	V = 60-80 ℃,, Luftdruck 7236, Durchflussrate 3167, Geschwindigkeit 2800R/min	Jiangyin Fuxin		400*800	0,2T/Einheit	1,5 kW/Einheit
10	Lagertank	2	SUS304 (6 mm), Volumen 1,8 m³	Huarong	Barrel Sus304 (6 mm)	Φ1800*3000	1.2t/Einheit

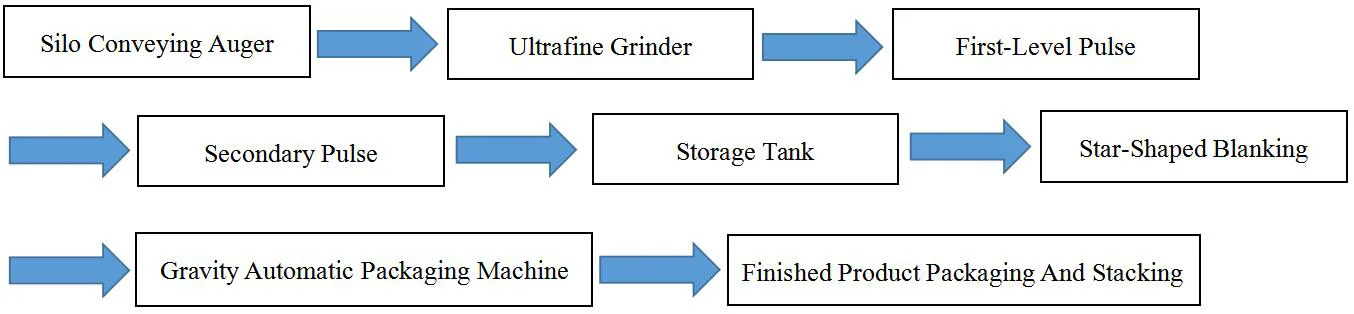

Produktionslinienprozess zerkleinern:

Red Lead Production Line Equipment

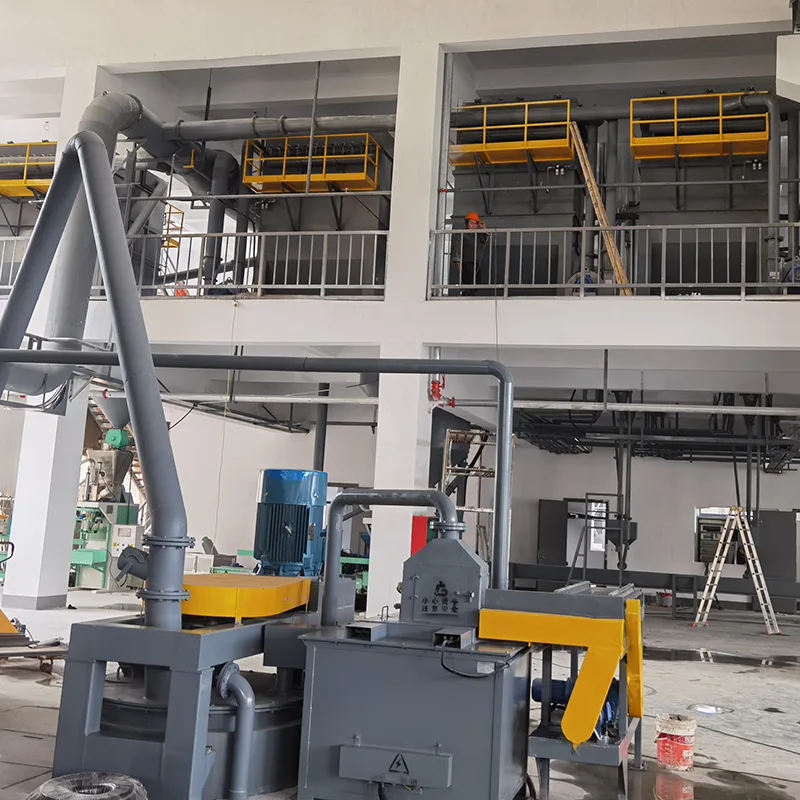

New Red Lead Production Line Equipment

Warum neue Ausrüstung für rote Lead -Produktionslinien wählen?

· Optimierte Leistung: Stellen Sie sicher, dass Red Lead mit der höchstmöglichen Qualität erzeugt wird und die Anforderungen moderner industrieller Standards entspricht.

· Kosteneffektiv: Trotz seiner fortschrittlichen Funktionen ist die Ausrüstung kostengünstig und bietet einen hohen Return on Investment.

· Vielseitigkeit: Geeignet für eine Vielzahl von Anwendungen, von traditionellen Branchen bis hin zu aufstrebenden Sektoren.

· Support und Service: unterstützt durch umfassende Support und Service, um sicherzustellen, dass Benutzer für langfristige Operationen auf die Geräte angewiesen sind.
