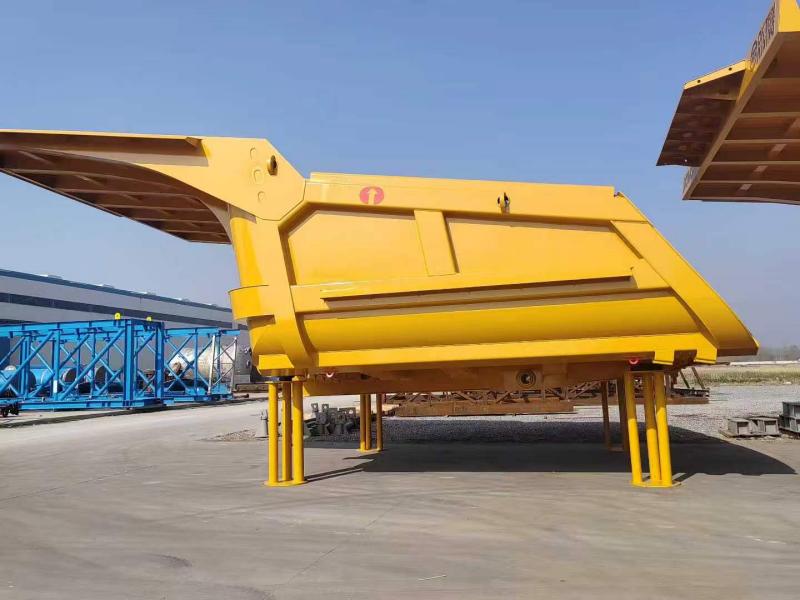

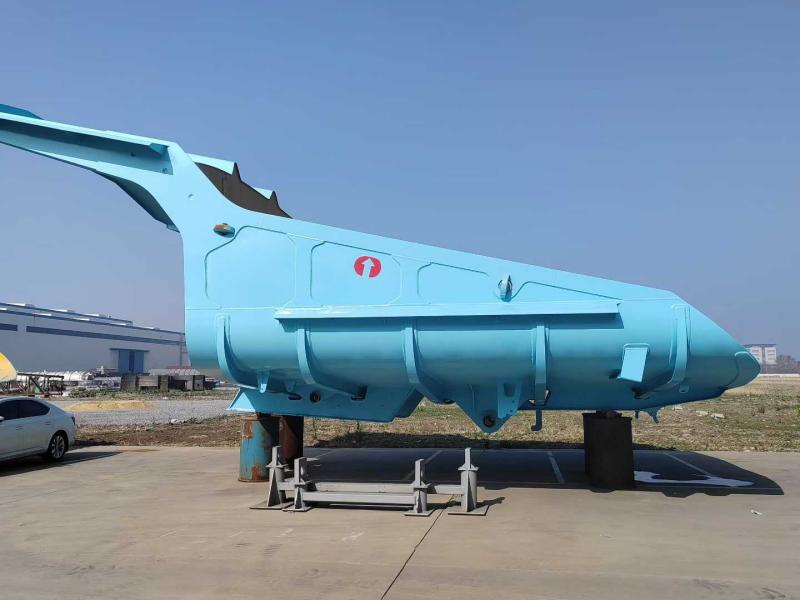

Ladeaufbau eines Schwerlast-Muldenkippers für den Bergbau

Der Hongsheng-Schwerlast-Muldenkipper-Ladungsaufbau für den Bergbau ist auf die tatsächlichen, rauen Betriebsbedingungen von Bergbaustandorten als Grundvoraussetzung ausgelegt. Es integriert nahtlos hochfeste, verschleißfeste Stahlplatten und eine durch Finite-Elemente-Analyse optimierte Struktur mit dem hydraulischen Hebesystem des Muldenkippers. In Abkehr von den traditionellen rechteckigen Designs mit flachem Boden verfügt dieser Ladeaufbau über ein heckklappenfreies, schaufelartiges Profil mit durchgehender Neigung. Ergänzt wird dieses Design durch eine Schichtanordnung aus verschleißfesten Stählen der Güteklasse NM400/NM450: NM450 wird für den Boden und stark beanspruchte Zonen verwendet, um Gleitabrieb zu verhindern, während NM400 für Aufprallzonen und obere Schutzplatten verwendet wird, um die Stöße fallender Steine ​​zu absorbieren. Darüber hinaus verteilt die äußere Skelettstruktur – bestehend aus fünf Längs- und neun Querrippen – in Kombination mit einem Rundbogen-Übergangsdesign die Spannung bei schweren Lasten effektiv und verhindert so Schweißrisse und Blechverformungen.

Produktdefinition und Kernidentität

Was ist die Rongsheng Cargo-Karosserie eines schweren Bergbau-Muldenkippers?

Es handelt sich um eine vollständig geschweißte Ladefläche in Monocoque-Bauweise, die speziell auf Bergbau-Lkw mit mechanischem Antrieb der 50- bis 100-Tonnen-Klasse zugeschnitten ist. Der Cargo-Aufbau des Schwerlast-Muldenkippers für den Bergbau wurde ohne herkömmliche Heckklappe (mit Tor) konstruiert und weist eine „Schaufel“- oder „Bulldozer“-Form auf. Diese Geometrie verschiebt den Schwerpunkt beim Heben nach vorne und erzeugt so eine natürliche Gleitebene.

Wichtige Identitätsmerkmale:

Konstruktion: 100 % robotergestütztes + manuelles Vollschweißen.

Geometrie: Gebogener Boden (Bananenstil) mit ansteigendem Heckwinkel.

Hardware: Integrierter Steinwurfschutz und verstärkte Drehösen.

Technische Vorteile und technische Überlegenheit

1. Das „Ghost Floor“-Gefälledesign (kein Rücktrag)

Unsere technische Analyse globaler Bergbaustandorte ergab, dass standardmäßige rechteckige Körper bis zu 3–5 Tonnen klebriges Material pro Zyklus zurückhalten. Rongsheng hat dieses Problem gelöst, indem er den flachen Boden eliminiert hat. Der Cargo-Aufbau des Schwerlast-Muldenkippers für den Bergbau verfügt über eine kontinuierliche Steigung von 13 Grad vom Kabinenschutz bis zur Heckspitze. Dieser „Live-Boden“-Effekt nutzt die Erdbeschleunigung. Beim Einkuppeln des Hebezeugs bricht die Last und gleitet in einer Bewegung. Kein Ausgraben mehr, kein Hammerschlag mehr auf eine gefrorene Ladung.

2. Materialwissenschaft: Strategische Schichtung NM400 vs. NM450

Bei der Auswahl der richtigen Stahlsorte ist ein Gleichgewicht zwischen Schlagzähigkeit und reiner Verschleißlebensdauer erforderlich -1. Wir verwenden keine einzige Note für die gesamte Einheit; Wir nutzen eine „Bi-Grade“-Strategie.

Boden und untere Seitenwände (hoher Verschleiß): Ausgestattet mit NM450 für hervorragende Gleitabriebfestigkeit (Härte 420–480 HB).

Obere Seitenwände und Fronthaube (hohe Schlagfestigkeit): Ausgestattet mit NM400 für überragende Zähigkeit und Schweißstabilität (Härte 360–440 HB).

Diese Kombination stellt sicher, dass die Ladekarosserie des Schwerlast-Muldenkippers für den Bergbau den Stoß herabfallender 500-kg-Felsbrocken absorbiert, ohne zu reißen (NM400), während der Boden den ständigen Widerstand des Transports abfängt (NM450).

3. „Fünf-Rippen-Neun-Längs“-Skelettintegration

Simulationen der Finite-Elemente-Analyse (FEA) zeigten, dass Spannungsbrüche typischerweise an den Schweißnähten zwischen Boden und Versteifungen entstehen. Deshalb schweißen wir die Querträger nicht einfach auf eine flache Platte, sondern integrieren die tragende Struktur in den Rohbau. Als Fachwerk dient die äußere Gitterkonstruktion „Fünf Längs- und Neun Kreuze“. Es verteilt die belastete Masse von mehr als 60 Tonnen auf die gesamte Fahrgestellschiene und verhindert so die bei Wettbewerbsprodukten übliche „Bananenschalen“-Verformung.

Hauptmerkmale und funktionales Design

Optimierte Felsablenkungsgeometrie

Das vordere Vordach erstreckt sich in einem 45-Grad-Winkel nach außen und oben. Dies erfüllt zwei wichtige Funktionen für den Ladeaufbau eines schweren Bergbau-Muldenkippers:

Schutz: Leitet Felsbrocken vom Kabinendach und der Windschutzscheibe ab.

Volumenerweiterung: Erhöht die Schlagkapazität, ohne den Schwerpunkt gefährlich anzuheben.

Verstärkte Heckaufprallzone

Die Hinterkante ist mit einem doppelt dicken NM450-Verschleißstreifen ausgestattet. Beim Zurückziehen (eine gängige Praxis zum Reinigen von Kippflächen) verziehen sich Standardkörper. Unser verstärktes Heck behält seine lineare Form und sorgt dafür, dass die Heckklappe (falls vorhanden) ordnungsgemäß abdichtet.

Technisches Datenblatt (Spezifikationen)

Standardspezifikationen für den Frachtaufbau der 60-Tonnen-Klasse eines schweren Bergbau-Muldenkippers. Für andere Nutzlasten ist kundenspezifische Konstruktion verfügbar.

Warum sollten Sie sich für Rongsheng für Hochleistungs-Bergbaulösungen entscheiden?

Die Wahl eines Lieferanten für Investitionsgüter ist eine strategische Entscheidung. Jiangsu Rongsheng Import And Export Co., Ltd. zeichnet sich durch „Technical Metallurgy Support“ aus. Wir sind kein Handelsunternehmen; Wir sind Ingenieure.

Der metallurgische Vorsprung: Da sich unsere Muttergesellschaft auf Bleioxid und schwere industrielle Verarbeitung (Bleioxid-Produktionsausrüstung, Wärmetechnik) spezialisiert hat, verfügen wir über ein intrinsisches Verständnis von Hochtemperaturspannung und kristallinen Strukturänderungen in Stahl -1. Wir wenden diese „Hitzestresslogik“ beim Schweißen unserer LKW-Karosserien an, um sicherzustellen, dass HAZ (Hitzeeinflusszonen) minimiert werden.

Maßgeschneiderte Fertigung: Wir verfügen nicht über einen einheitlichen Lagerbestand. Jeder Cargo-Aufbau eines Schwerlast-Muldenkippers für den Bergbau wird rückentwickelt, um ihn an die spezifischen Fahrgestellbefestigungspunkte (Drehzapfen und Leiterrahmen) Ihrer vorhandenen Flotte (CAT, Komatsu, BelAZ oder XCMG) anzupassen.

Garantie auf strukturelle Integrität: Wir bieten eine standardmäßige strukturelle Garantie gegen Rissbildung an Hauptbodenplatten – ein Beweis für unsere spannungsarme Wärmebehandlung nach dem Schweißen.

Firmenprofil und globale Präsenz

Jiangsu Rongsheng Import und Export Co., Ltd. hat seine Wurzeln tief in der Schwerindustrie. Angefangen bei hochkomplexen Bleioxid-Produktionslinien (für die Batterie-, Glas- und Keramikbranche) hat das Unternehmen seine Kompetenz im Bereich „Schwerlasthandhabung“ auf den Bergbaulogistiksektor ausgeweitet.

Unsere Kernkompetenzen:

F&E-Schwerpunkt: Geleitet von leitenden Ingenieuren mit mehr als 10 Jahren Erfahrung in der Anwendung von Verschleißstahl.

Weltweiter Service: Wir bieten technische Beratung vor Ort bei Erstinstallationen.

Qualität steht an erster Stelle: Jeder Cargo-Aufbau eines schweren Bergbau-Muldenkippers wird vor dem Sandstrahlen und Lackieren einer Magnetpulverprüfung (MPI) unterzogen, um Schweißfehler unter der Oberfläche zu erkennen.

Fracht- und Installationsempfehlungen

Angesichts der volumetrischen Größe des Laderaums von Schwerlast-Muldenkippern für den Bergbau erfolgt der Versand typischerweise über Flat-Rack-Container oder Stückgutschiffe.

Vormontage: Der Korpus wird als Einheit verschweißt.

Oberflächenbehandlung: Zweikomponenten-Epoxidgrundierung (Korrosionsschutz für Seefracht) + Polyurethan-Decklack (UV-Beständigkeit).

Installation vor Ort: Unser Team stellt Anschraubanweisungen für die Ausrichtung des Hubzylinders zur Verfügung, um ein Verdrehen des neuen Gehäuses zu verhindern.

Häufig gestellte Fragen (FAQ)

F: Kann ich Ihren Cargo-Aufbau auf einem LKW-Fahrgestell einer anderen Marke montieren (z. B. einem Komatsu HD785)?
A: Ja. Jiangsu Rongsheng Import And Export Co., Ltd. entwirft die Frachtkarosserie des Schwerlast-Muldenkippers für den Bergbau markenunabhängig. Für die Anfertigung des passenden Montagehilfsrahmens benötigen wir Ihre originalen Fahrgestellabmessungen (Drehbolzendurchmesser, Leiterrahmenbreite, Hubzylinderhub).

F: Wie wähle ich zwischen einem Schaufelgehäuse mit Tor und einem Schaufelgehäuse ohne Tor?
A: Wenn Sie feinen Sand oder Zuschlagstoffe transportieren, verhindert ein Tor, dass der Stapel „Sägezähne“ aufweist. Wenn Sie gesprengtes Gestein oder Abbruchschutt transportieren, bietet unser standardmäßiges torloses Schaufeldesign höhere Entleerungsgeschwindigkeiten und erfordert keinen Torwartungsaufwand. Wir beraten Sie anhand Ihrer Materialdichte.

F: Wie lange ist die Vorlaufzeit für einen kundenspezifischen schweren Muldenkipper-Ladungsaufbau für den Bergbau?
A: Standardaufbauten benötigen 30–45 Tage. Die kundenspezifische Fertigung (einschließlich Zeichnungsprüfung und Mustererstellung) erfordert 45–60 Tage zuzüglich der Seefracht-Transitzeit.

F: Bieten Sie die Liner-Schrauben an?
A: Ja. Wir liefern das komplette Hardware-Kit, einschließlich quadratischer Kopfauskleidungen und Gummischeiben zur Vibrationsdämpfung, um sicherzustellen, dass die NM450-Auskleidungen fest an der Hauptbodenplatte anliegen.

Wenden Sie sich an den technischen Support

Haben Sie spezielle Anforderungen an die Nutzlast oder Verschleißmuster Ihrer aktuellen Flotte?

Kontaktieren Sie uns/ Unsere Engineering-Abteilung unterJiangsu Rongsheng Import und Export Co., Ltd.Wir bieten eine Finite-Elemente-Analyse (FEA)-Verschleißvorhersage für die Ladekarosserie von Schwerlast-Muldenkippern für den Bergbau speziell für die Bedingungen Ihres Minenstandorts an.
