Pflugschermischer

Dieser horizontale Pflugschermischer ist eine effiziente Mischanlage für pulverförmige, körnige und fest-flüssige Mischmaterialien. Es wird häufig in Mischprozessen von Kalzium-Zink-Stabilisatoren, PVC-Zusätzen, Trockenmörtel, chemischen Rohstoffen und anderen Materialien eingesetzt. Der Hauptkörper besteht aus hochglanzpoliertem Edelstahl, der korrosionsbeständig und leicht zu reinigen ist und die Hygiene- und Prozessanforderungen der Chemie-, Baustoff- und anderen Industrien vollständig erfüllt.

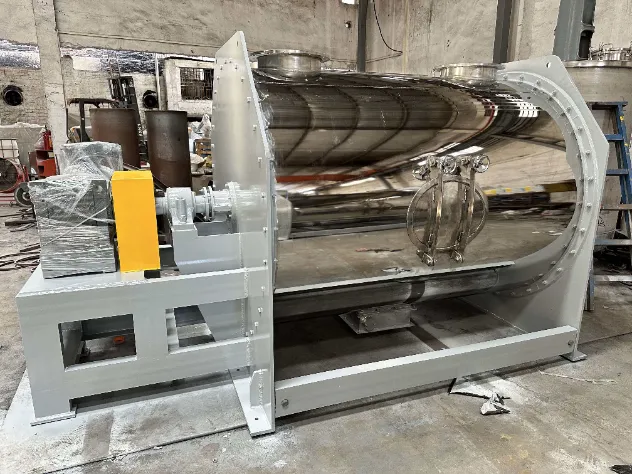

Das Gerät verfügt über eine horizontale Zylinderstruktur mit einem starren Stahlrahmen, die einen stabilen Betrieb ohne Erschütterungen gewährleistet. Der Getriebeteil ist gut geschützt, geräuscharm und wartungsfreundlich und eignet sich für die kontinuierliche und Serienproduktion.

Struktur und Kernkonfiguration

Zylinder und Rahmen

Der Zylinder besteht aus Edelstahl SUS304 mit hochglanzpolierter Innen- und Außenseite, ohne tote Ecken und leicht zu reinigen. Beide Endflansche verfügen über eine Schnellverschluss-Bolzenstruktur für eine einfache interne Inspektion und Reinigung. Der Rahmen besteht aus lackiertem Kohlenstoffstahl mit hoher Festigkeit und guter Stabilität, keine Verformung bei Langzeitgebrauch. An der Oberseite des Zylinders befinden sich Zufuhröffnungen und an der Seite befindet sich ein schnell zu öffnendes Mannloch zur Materialbeobachtung und Wartung.

Pflugwellensystem

Auf der Hauptwelle sind mehrere Sätze pflugförmiger Mischflügel installiert. Während sich die Welle dreht, treiben die Pflüge das Material in radialer und axialer Bewegung an und bilden so schnell einen zirkulierenden Mischstrom. Die Pflüge bestehen aus verschleißfesten Materialien mit langer Lebensdauer, guter Anpassungsfähigkeit an die Materialien und ohne tote Ecken zum Ansammeln.

Hochgeschwindigkeitshäcksler (optional)

Reservierte Positionen für Hochgeschwindigkeitshäcksler an der Seite des Zylinders, die je nach Materialbedarf installiert werden können. Die Häcksler scheren und desagglomerieren verklumpte Materialien, besonders geeignet für Mischprozesse mit flüssigen Zusatzstoffen. Sie können Flüssigkeiten schnell zerstäuben und gleichmäßig in Pulver verteilen, wodurch die Agglomeration von Additiven vermieden und die Gleichmäßigkeit des Mischens verbessert wird.

Übertragungssystem

Der Hauptantrieb verfügt über eine direkte Verbindung zwischen Motor und Untersetzungsgetriebe, mit hoher Übertragungseffizienz und stabilem Betrieb. Ausgestattet mit Kupplungen und Schutzvorrichtungen ist es sicher, zuverlässig und weist eine geringe Ausfallrate auf. Die Motorleistung wird an das Gerätevolumen angepasst, um unterschiedliche Materialviskositäts- und Mischbelastungsanforderungen zu erfüllen.

Entladungs- und Hilfskonfigurationen

Am Boden des Zylinders befindet sich eine Entleerungsöffnung mit großem Durchmesser, die für eine rückstandsfreie und vollständige Entleerung mit einem Absperrventil/Kugelventil ausgestattet werden kann. Je nach Prozessanforderung können Flüssigkeitssprühgeräte und Mantelheiz-/Kühlstrukturen ausgestattet werden, um spezielle Prozesse wie Sprühen während des Mischens und temperaturgesteuertes Mischen zu realisieren.

Funktionsprinzip

Wenn das Gerät in Betrieb ist, treibt die Hauptwelle die Pflüge in Drehung. Die Pflüge schleudern das Material an der Zylinderwand entlang und erzeugen dabei eine radiale und axiale Strömung, um schnell eine zirkulierende Mischströmung zu erzeugen. Gleichzeitig wird das Material beim Durchlauf durch die Hochgeschwindigkeitszerkleinerer (falls vorhanden) geschert und dispergiert, um das Material weiter zu verfeinern und Agglomerate zu beseitigen. Durch die doppelte Wirkung des Konvektionsmischens durch Pflüge und der Scherverteilung durch Häcksler kann das Material in kurzer Zeit gleichmäßig gemischt werden, und es kommt nicht leicht zu einer Entmischung während des Mischens, was zum gleichmäßigen Mischen von Materialien mit unterschiedlichen spezifischen Gewichten und Partikelgrößen geeignet ist.

Vorteile

Hohe Mischeffizienz: Doppelte Mischstruktur von Pflügen und Häckslern, hohe Mischgleichmäßigkeit, kurze Chargenmischzeit, hohe Produktionseffizienz.

Breite Anpassungsfähigkeit: Kann verschiedene Materialien wie Trockenpulver, Granulat und Feststoff-Flüssigkeits-Mischungen verarbeiten und eignet sich für Kalzium-Zink-Stabilisatoren, PVC-Zusätze, Trockenmörtel und andere Branchen.

Einfache Reinigung und Wartung: Hochglanzpolierter Edelstahlzylinder + schnell zu öffnendes Mannloch, keine toten Ecken im Inneren, leicht zu reinigen, praktisch für die Kontrolle von Kreuzkontaminationen beim Materialwechsel.

Stabiler und zuverlässiger Betrieb: Starke Gesamtstruktursteifigkeit, stabiles Übertragungssystem, geringe Geräuschentwicklung und niedrige Ausfallrate, geeignet für eine langfristige kontinuierliche Produktion.

Hohe Anpassungsfähigkeit: Volumen, Material, Heiz-/Kühlstruktur, Flüssigkeitssprühgerät und andere Konfigurationen können entsprechend den Prozessanforderungen des Kunden angepasst werden, um verschiedenen Produktionsszenarien gerecht zu werden.

Anwendungen

Chemische Industrie: Mischen von PVC-Kalzium-Zink-Stabilisatoren, Kunststoffadditiven, Gummiadditiven, Pigmenten, Farbstoffen und anderen Pulvern.

Baustoffindustrie: Mischen von Trockenmörtel, Kittpulver, Wärmedämmstoffen und anderen Trockenpulvern.

Lebensmittel-/Pharmaindustrie: Mischen von Lebensmittelzusatzstoffen, Gewürzen, pharmazeutischen Pulvern usw. in hygienischer Qualität.

Andere Branchen: Mischen und Verarbeiten von Pulvermaterialien wie Pestiziden, Futtermitteln, keramischen Rohstoffen und feuerfesten Materialien.
